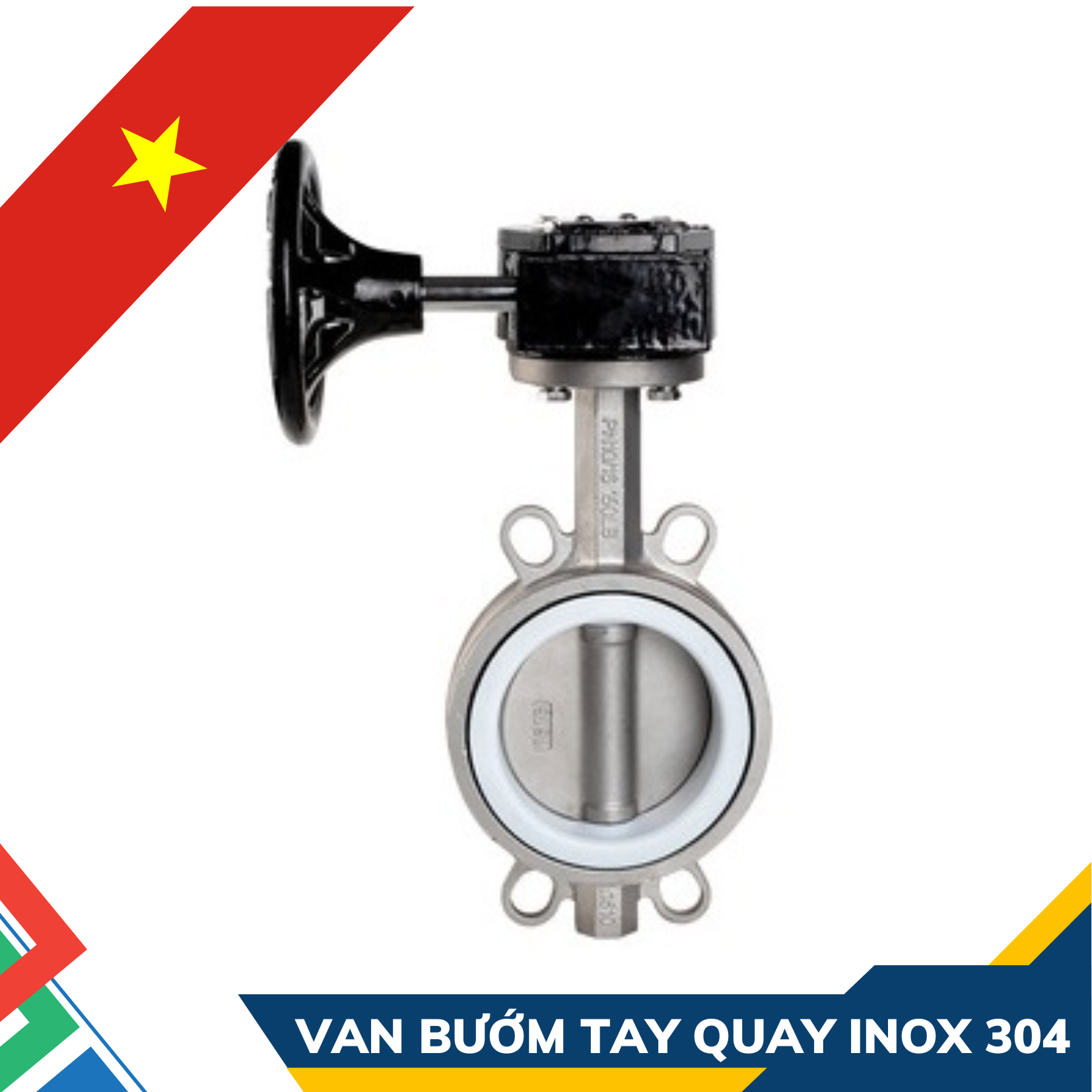

Van bướm tay quay inox 304

Van bướm tay quay là một trong những loại van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong nhiều hệ thống đường ống. Với thiết kế nhỏ gọn và cơ chế vận hành đơn giản, loại van này giúp kiểm soát dòng chảy của chất lỏng, khí, hoặc các vật liệu dạng bột một cách hiệu quả.

Categories: Van 1PC, Van công nghiệp

Mô tả Sản Phẩm
Reviews (0)

Van Bướm Tay Quay Là Gì? Cấu Tạo Và Ứng Dụng Chi Tiết

Van bướm tay quay là một trong những loại van công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong nhiều hệ thống đường ống. Với thiết kế nhỏ gọn và cơ chế vận hành đơn giản, loại van này giúp kiểm soát dòng chảy của chất lỏng, khí, hoặc các vật liệu dạng bột một cách hiệu quả.

1.Van bướm tay quay là gì?

Van bướm tay quay (hay còn gọi là butterfly valve with handwheel) là một thiết bị cơ khí dùng để điều tiết hoặc đóng hoàn toàn dòng chảy trong đường ống. Điểm đặc trưng của loại van này là sử dụng một tay quay để vận hành, khác với các loại van điều khiển bằng tay gạt hay bộ điều khiển điện/khí nén.

Cơ chế hoạt động của van rất đơn giản: khi người dùng quay tay quay, một hệ thống bánh răng sẽ truyền động lực, xoay trục van và làm đĩa van quay một góc 90 độ. Đĩa van xoay để mở hoặc đóng hoàn toàn dòng chảy.

2. Cấu tạo chi tiết của Van bướm tay quay

Một van bướm tay quay hoàn chỉnh thường gồm các bộ phận chính sau:

Thân van (Body): Vỏ ngoài bảo vệ các bộ phận bên trong. Thường được làm từ gang, thép không gỉ, thép carbon, hoặc nhựa PVC, tùy thuộc vào môi trường sử dụng.
Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và kiểm soát dòng chảy. Đĩa van có hình tròn dẹt, được đặt ở trung tâm thân van.
Trục van (Stem): Thanh kim loại kết nối đĩa van với bộ phận tay quay. Trục van truyền chuyển động quay từ bên ngoài vào đĩa van.
Vòng đệm kín (Seat): Lớp vật liệu đàn hồi (như EPDM, NBR, PTFE) được đặt bên trong thân van, giúp tạo độ kín khít hoàn toàn khi đĩa van đóng lại, ngăn chặn rò rỉ.
Bộ phận tay quay (Handwheel operator): Bộ phận điều khiển bên ngoài, cho phép người dùng vận hành van một cách dễ dàng và chính xác. Tay quay được kết nối với trục van thông qua một hộp số để tăng lực và giúp việc điều khiển nhẹ nhàng hơn.

3. Nguyên lý hoạt động

Khi người dùng quay tay quay theo chiều kim đồng hồ, hệ thống bánh răng trong hộp số sẽ làm trục van xoay, khiến đĩa van dần vuông góc với dòng chảy, từ đó chặn dòng. Ngược lại, khi quay tay quay ngược chiều kim đồng hồ, đĩa van sẽ xoay song song với dòng chảy, cho phép dòng chảy đi qua.

4. Ưu điểm nổi bật

Van bướm tay quay được ưa chuộng nhờ những ưu điểm vượt trội:

Thiết kế nhỏ gọn, tiết kiệm không gian: So với các loại van công nghiệp khác có cùng kích thước, van bướm tay quay có trọng lượng và kích thước nhỏ hơn đáng kể, dễ dàng lắp đặt trong không gian hẹp.
Vận hành đơn giản: Cơ chế tay quay giúp việc đóng mở van trở nên nhẹ nhàng và nhanh chóng, ngay cả với các van có kích thước lớn.
Giá thành hợp lý: Chi phí sản xuất thấp hơn, giúp giá thành van bướm tay quay cạnh tranh hơn.
Bảo trì dễ dàng: Thiết kế đơn giản giúp việc tháo lắp và bảo trì van trở nên thuận tiện.
Tính linh hoạt cao: Phù hợp với nhiều loại chất lỏng và khí khác nhau, từ nước sạch, nước thải đến hóa chất.

5. Ứng dụng phổ biến của Van bướm tay quay

Với những ưu điểm trên, van bướm tay quay được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Hệ thống cấp thoát nước: Được sử dụng trong các nhà máy xử lý nước sạch, trạm bơm, và hệ thống thoát nước đô thị.
Hệ thống HVAC: Điều tiết dòng nước trong hệ thống điều hòa không khí và sưởi ấm.
Công nghiệp thực phẩm, đồ uống: Kiểm soát dòng chảy của các nguyên liệu lỏng.
Ngành hóa chất: Phù hợp với các hệ thống đường ống chứa hóa chất loãng, không ăn mòn mạnh.
Sản xuất công nghiệp: Ứng dụng trong các nhà máy sản xuất giấy, dệt may, và nhiều ngành khác.

6. Phân loại theo kiểu kết nối

Van bướm tay quay có nhiều kiểu kết nối khác nhau để phù hợp với các hệ thống đường ống đa dạng. Các kiểu kết nối phổ biến bao gồm:

Van bướm wafer: Đây là loại van mỏng nhất, được kẹp giữa hai mặt bích của đường ống. Đây là kiểu kết nối phổ biến nhất do chi phí thấp và dễ lắp đặt.
Van bướm lug: Loại van này có các lỗ ren ở thân van, cho phép bắt bulông trực tiếp vào van. Điều này giúp dễ dàng tháo lắp một bên đường ống mà không ảnh hưởng đến bên còn lại.
Van bướm mặt bích (flanged): Loại van này có mặt bích ở cả hai đầu, được kết nối với mặt bích của đường ống bằng bulông và đai ốc. Loại này thường được sử dụng cho các hệ thống có áp suất cao và yêu cầu độ chắc chắn.

7. Các lưu ý khi chọn mua và sử dụng

Khi lựa chọn van bướm tay quay, bạn cần xem xét các yếu tố sau để đảm bảo van hoạt động hiệu quả và bền bỉ:

- Vật liệu: Lựa chọn vật liệu phù hợp với môi trường làm việc (chất lỏng, khí, hóa chất). Ví dụ, gang thường dùng cho nước sạch, trong khi thép không gỉ phù hợp với môi trường ăn mòn.
- Áp suất và nhiệt độ: Kiểm tra thông số kỹ thuật của van để đảm bảo chúng chịu được áp suất và nhiệt độ của hệ thống.
- Kích thước: Chọn kích thước van phù hợp với đường ống để tránh rò rỉ và lắp đặt dễ dàng.
