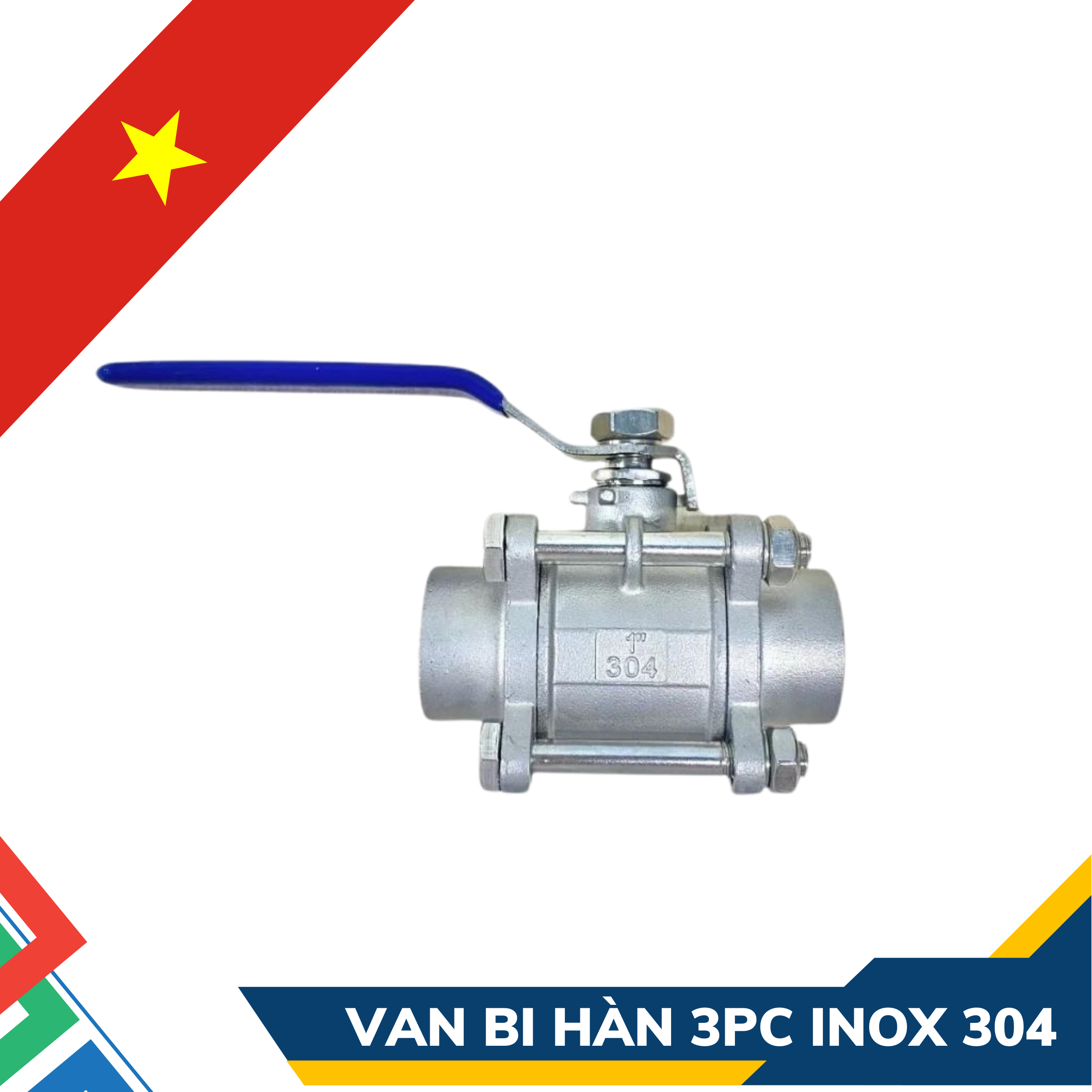

Van bi 3PC hàn inox 304

Van bi 3PC hàn, còn được gọi là Van bi 3 mảnh hàn (tên tiếng Anh: 3 Piece Ball Valve, Welded), là một loại van công nghiệp được thiết kế đặc biệt để mang lại độ bền cao, khả năng làm kín vượt trội và sự linh hoạt trong bảo trì. Với cấu trúc thân van gồm ba mảnh được ghép nối bằng bulong, loại van này có thể kết nối với đường ống bằng phương pháp hàn, tạo ra một mối nối chắc chắn và gần như không rò rỉ.

Categories: Phụ kiện vi sinh, Van công nghiệp

Mô tả Sản Phẩm
Reviews (0)

Van Bi 3PC Hàn – Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Bền Vững

1. Van bi 3PC hàn Là Gì? Định Nghĩa và Vai Trò Quan Trọng

2. Đặc Điểm Nổi Bật Của Van bi 3PC hàn 304

2.1 Thông Số Kỹ Thuật Chi Tiết của Van bi 3PC hàn inox 304

Vật liệu thân: Inox 304 (SUS304) và Inox 316 (SUS316) là hai loại phổ biến nhất. Inox 316 được dùng cho các môi trường có tính ăn mòn cao hơn.
Kiểu kết nối: Hàn lồng (Socket Weld) hoặc Hàn đối đầu (Butt Weld), tạo mối nối vĩnh cửu và chắc chắn.
Kích thước: Đa dạng, từ DN15 đến DN100 (tương đương 1/2″ đến 4″), phù hợp với nhiều kích cỡ đường ống.
Áp lực làm việc: Chịu được áp lực cao, lên tới 1000PSI (khoảng PN63) hoặc hơn.
Nhiệt độ làm việc: Từ -20°C đến 220°C (tùy thuộc vào vật liệu gioăng).
Môi trường làm việc: Nước, hơi, khí, xăng, dầu, hóa chất, dung môi.

Thông số kỹ thuật van 3PC

2.2. Cấu Tạo và Nguyên Lý Hoạt Động

a. Cấu tạo: Van bi 3PC hàn có cấu trúc chính gồm:

Thân van (Body): Gồm ba mảnh rời, được ghép lại bằng bulong. Hai mảnh ở hai đầu có sẵn đầu hàn để kết nối với đường ống. Mảnh ở giữa chứa bi van và các bộ phận làm kín.
Bi van (Ball): Một quả cầu rỗng bằng inox nằm bên trong thân van. Khi xoay, lỗ rỗng của bi sẽ điều tiết dòng chảy.
Gioăng làm kín (Seat/Seal): Thường làm từ Teflon (PTFE), có độ bền cao và khả năng chịu nhiệt tốt, giúp làm kín hoàn toàn khi van đóng.
Trục van (Stem): Liên kết bi van với bộ phận điều khiển bên ngoài.
Bộ phận điều khiển: Thường là tay gạt để đóng mở thủ công, hoặc có thể lắp thêm bộ điều khiển khí nén/điện để tự động hóa.

b. Nguyên lý hoạt động:

Khi tay gạt được xoay một góc 90 độ, bi van cũng xoay theo. Lỗ rỗng của bi sẽ xoay song song với dòng chảy, cho phép chất lỏng/khí đi qua hoàn toàn. Đây là trạng thái mở hoàn toàn.
Khi xoay tay gạt ngược lại, bi van sẽ xoay vuông góc với dòng chảy, chặn kín dòng chảy. Đây là trạng thái đóng hoàn toàn.

3. Ưu Điểm và Nhược Điểm cần cân nhắc

3.1 Ưu Điểm Nổi Bật Của Van 3PC Hàn

- Bền bỉ và kín khít: Mối nối hàn tạo ra độ kín tuyệt đối, không có rủi ro rò rỉ, rất an toàn cho các môi chất nguy hiểm hoặc áp suất cao.
- Dễ bảo trì, sửa chữa: Cấu trúc 3 mảnh cho phép tháo rời phần thân giữa để thay thế gioăng, bi van hoặc vệ sinh mà không cần cắt bỏ van khỏi đường ống, tiết kiệm thời gian và chi phí.
- Độ bền cao: Vật liệu inox giúp van chống ăn mòn hiệu quả, phù hợp với nhiều môi trường.
- Chịu được áp lực lớn: Thiết kế chắc chắn, chịu được áp lực làm việc rất cao.

3.2. Nhược Điểm và Hạn Chế Cần Lưu Ý

Lắp đặt phức tạp: Việc hàn đòi hỏi thợ có tay nghề và thiết bị chuyên dụng, không thể lắp đặt nhanh chóng như van nối ren.
Chi phí ban đầu cao: Giá thành ban đầu của van 3PC cao hơn so với van 1PC hoặc 2PC. Tuy nhiên, về lâu dài, chi phí bảo trì thấp hơn.
Không thể tháo rời hoàn toàn: Mối nối hàn là vĩnh viễn, khi cần thay thế toàn bộ van, bạn phải cắt bỏ đường ống.

4. Ứng Dụng Trong Công Nghiệp

Van bi 3PC hàn được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ bền, an toàn và khả năng làm kín tuyệt đối:

Ngành hóa chất: Vận chuyển các chất lỏng ăn mòn, độc hại.
Ngành dầu khí, năng lượng: Hệ thống đường ống áp lực cao, nhiệt độ khắc nghiệt.
Ngành thực phẩm và dược phẩm: Đảm bảo vệ sinh, không rò rỉ.
Nhà máy nhiệt điện, lò hơi: Kiểm soát hơi nóng và nước nóng.

5. Kết Luận

Van bi 3PC hàn là một loại van công nghiệp cao cấp, được đánh giá cao về độ bền, độ kín và khả năng bảo trì. Mặc dù chi phí ban đầu và độ phức tạp trong lắp đặt cao hơn so với các loại van khác, nhưng những ưu điểm về sự chắc chắn, an toàn và dễ dàng thay thế phụ kiện mà không cần tháo dỡ toàn bộ van đã khiến nó trở thành lựa chọn tối ưu cho các hệ thống đường ống quan trọng.

Van bi 3PC hàn đặc biệt phù hợp với các ngành công nghiệp đòi hỏi độ an toàn tuyệt đối, khả năng làm việc dưới áp lực và nhiệt độ cao, cũng như cần sự ổn định lâu dài. Đây là giải pháp đầu tư hiệu quả về lâu dài, giảm thiểu chi phí và rủi ro vận hành.

6. Khả năng sửa chữa, bảo trì

Trước khi mua van, cần xem xét và cân nhắc kỹ càng về khả năng làm việc của thiết bị. Dựa vào áp lực, tần suất làm việc và nhu cầu tháo lắp để lựa chọn loại van phù hợp. Nếu van cần làm việc và tháo lắp thường xuyên, hãy lựa chọn các phương thức kết nối đơn giản, dễ tháo lắp để thuận tiện cho quá trình sử dụng cũng như sửa chữa, bảo dưỡng.

7. Nhà cung cấp uy tín

Đây là một tiêu chí vô cùng quan trọng quyết định đến chất lượng sản phẩm của bạn. Hiện nay có rất nhiều loại van trên thị trường với nhiều nguồn gốc, xuất xứ khác nhau, thậm chí là cả những loại hàng giả, hàng nhái, hàng kém chất lượng
